5个BIM模板类型总结!

发表时间:2023-02-09 10:37作者:李李

我们知道,BIM不是由某个独立参与者管理和使用的单一、独立模型,而应该是彼此不同又互相联系的子模型。本文就聊聊BIM模型主要分为哪几类模型?又包括哪些内容?


BIM建筑模型

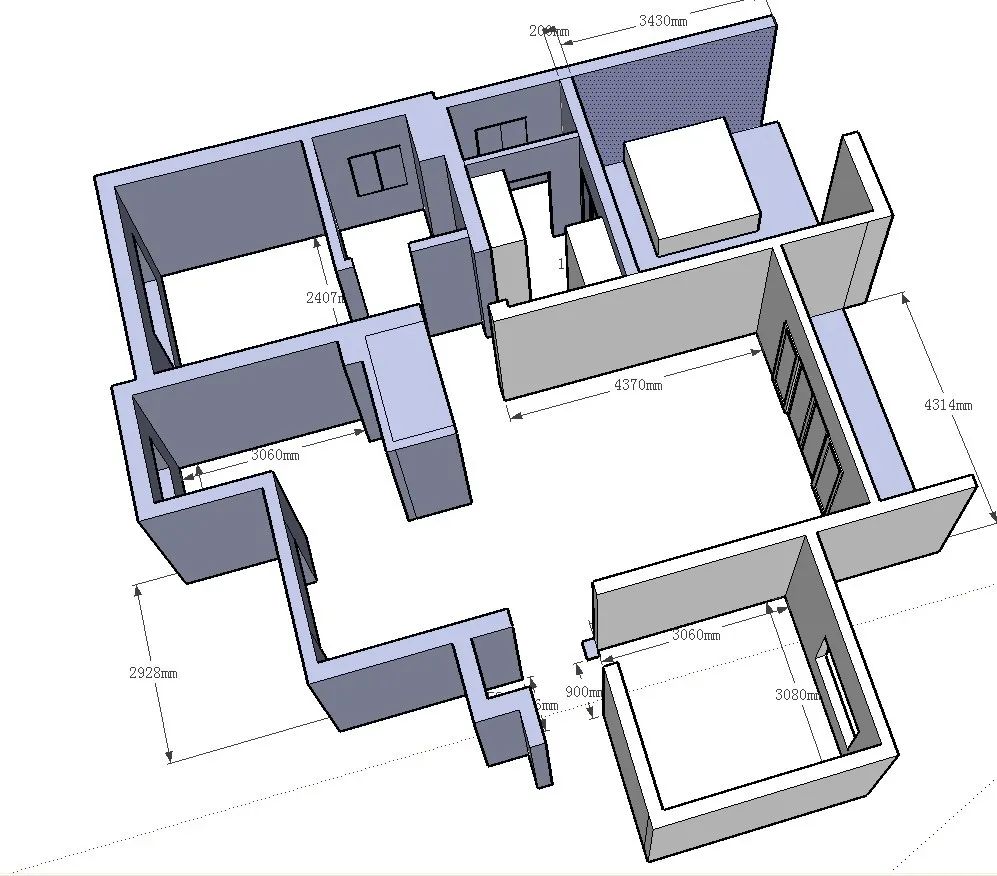

BIM建筑模型主要为项目各参与方提供建筑空间参照。理想情况下,建筑设计直接以三维进行最好,但如果BIM模型的建立来源于二维建筑设计图纸,那么BIM建筑模型的更新就变得特别关键。

各建筑物的厚度和高度,天花板的厚度和垂直标高,家具等的具体位置都必须正确的在BIM模型中建立出来。因为他们将直接影响多专业的协同工作。


BIM结构模型

BIM结构模型需要确保结构基础,结构梁柱以及横纵向钢结构的精确位置, 便于设计的精确评估与论证。如果是钢结构建筑,钢结构之间的节点也需要被考虑。举个例子,地下管线和电缆桥架的布置需要参考地下结构空间,如:结构板、钢梁和钢柱。




BIM电气模型

大部分电气系统不需要占用太多建筑空间,同时电缆桥架的安装路径比较灵活。看似好像没有必要建立BIM电气模型,其实不然,在BIM协同的环境中,每个专业都需要有自己的3D模型,确保最终方案的综合评估和可施工性论证。

毕竟在安装空间特别拥挤的情况下,有一些大的电缆桥架将失去安装的灵活性,需要提前综合考虑,否则会引起施工变更。



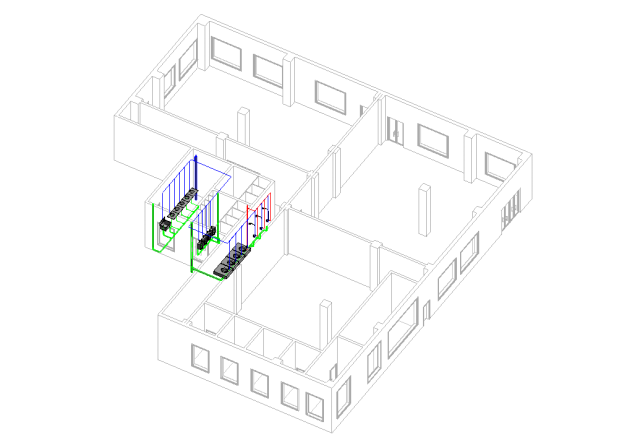

BIM给排水模型


目前大部分施工项目都包括两种给排水系统:重力系统和压力系统。重力系统最大的挑战为管道系统必须满足特定的角度要求,确保水流可以从一端移动到另一端。

在MEP综合协调当中,所有其他专业的管道必须给他预留足够的空间,确保最终的正确安装。同时为保证管道预制的需要,BIM模型需要包括所有给排水系统构件,如法门,管道保温层,水泵,管道连接件等。



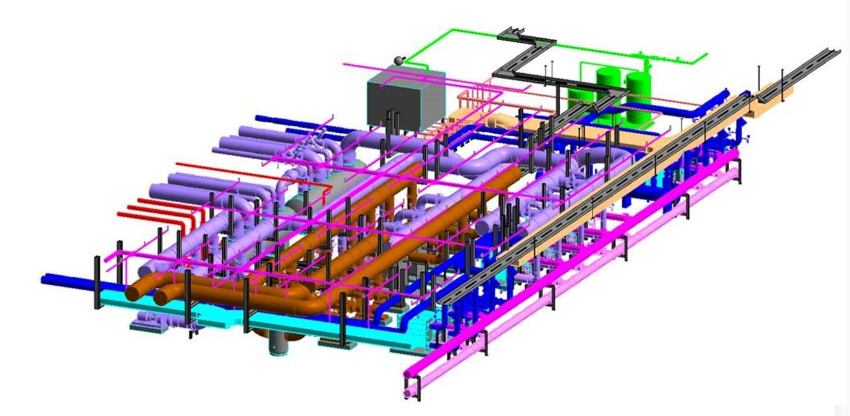

BIM暖通模型


暖通专业的承包商希望BIM暖通模型可以支持部分风管和空调水管的提前预制和安装,同时指导实际的施工和安装。

目前一些大型的承包商有能力实现暖通设备的安装,但是由于设计的不确定性和施工变更,暖通设计方案的正确性无法最终确定,因此很难实现大规模的预制装配生产模式。

在BIM环境中,当全过程的可施工性论证结束以后,得到的暖通方案就是最后可以施工的方案,生成的BIM暖通模型也就可以直接指导预制和现场安装。
